如何提高铜金粉的性能？

如何提高铜金粉的性能？

摘要：铜金粉是一种重要的金属颜料，它具有酷似黄金的颜色和随角异色等特点，在装饰、油墨等方面得到广泛应用

铜金粉是一种重要的金属颜料，它具有酷似黄金的颜色和随角异色等特点，在装饰、油墨等方面得到广泛应用。本文在铜金粉色相分析，提高铜金粉的光泽度，以及提高铜金粉的耐酸，耐高温性能方面，开展了研究工作。

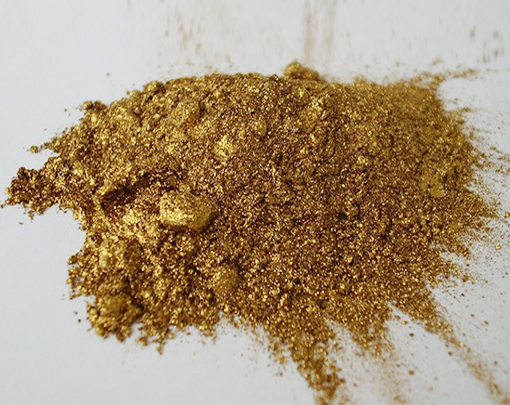

铜金粉 粒度：-100目,-200目,-300目

锌含量：30%

目前,铜金粉也是市场比较热销的工业材料。另外,铜金粉有再结晶行为。实验结果表明：湿磨铜金粉具有再结晶温度低、相同温度再结晶时间短的特性。通过雾化法制和是的原始粉末的微晶结构和大量变形是促进再结晶的主要原因。再结晶开始温度为２５０℃，经３５０℃×２ｈ或４００℃１ｈ退火可完成再结晶。温度的降低对防氧化、防脱锌有利。

为了表征铜金粉的色相，以色相产生的光学原理为基础，与湖南技术物理研究所合作研制了色相测量仪，该仪器能快速有效地描述铜金粉的色相，并可有效表征表面改性所引起的色相变化。 在提高铜金粉的光泽度方面，采用了两种氧化方法对粉体进行表面改性。第一种是采用双氧水氧化，研究结果表明该法能有效提高粉体的光泽度，在H_2O_2与铜金粉的用量比为8ml：10g，反应1小时，光泽度可提高25％；第二种方法采用高温部分氧化法，研究了氧化时间，温度对光泽度提高的影响，当温度为100℃，氧化时间1小时，光泽度可提高9％。 在提高铜金粉的耐酸碱，耐高温的性能方面，研究了粉体包覆SiO_2的作用，其包覆原料分别为硅酸钠，正硅酸乙酯，分别考察了包覆前后析出氢气量的变化。以Na_2SiO_3为包覆原料时，析出氢气量，最高减少到原粉的六分之一；以正硅酸乙酯为包覆原料时，析出氢气量，最高减少到原粉的二分之一。在研究粉体在高温中的表现时，通过所研制的色相测量仪，对样品在高温中的性能进行了表征，研究结果表明粉体包覆SiO_2后，其耐高温性能方面有明显提高。红光金粉

常熟市金银福铜业有限公司座落于江南名城常熟虞山镇莫城莫干西路888号。人杰地灵、交通方便。本公司从事铜金粉的研制、开发、生产、经销一体的胶印、凹印两大系列生产企业，主营：青红光金粉 、青红光粉、红光金粉 、纯铜粉等产品，其产品分为青光、青红光、红光等色相的几十个品种。产品主要用于化工、印刷、建筑、装饰、纺织、陶瓷、文化用品、塑料、涂料、织物印金、烫金材料、工艺品及电镀、墙纸、粉末冶金，导电材料，热喷涂、产品用途广泛。目前公司引进整条金粉自动化生产线，技术精湛、自动化程度很高。座　机：0512-52458118   联系人：陈经理   手　机：13701573068 欢迎前来咨询！
